Nivåskruv (663-189)

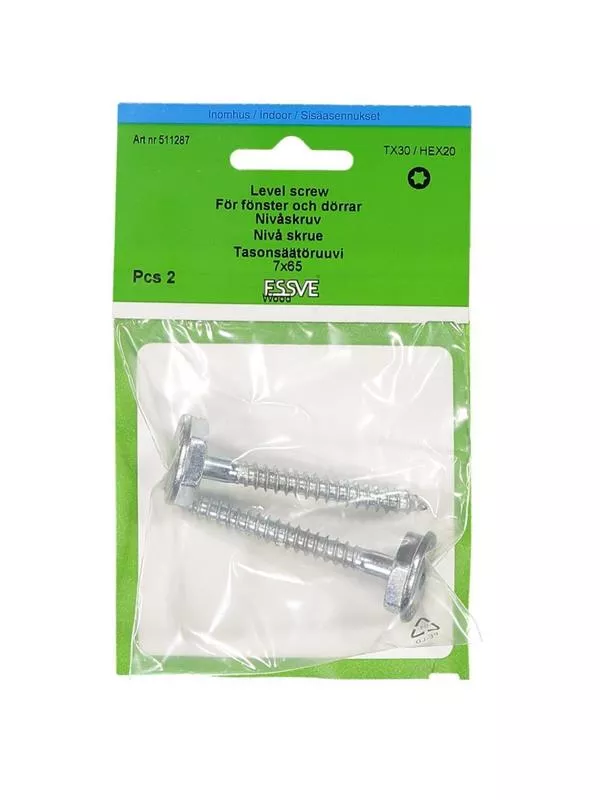

Påse med ESSVE Nivåskruv är avsedd att användas som justerbart underlägg till fönsterkarmar

ANVÄNDNINGSOMRÅDE
ESSVE Nivåskruv är avsedd att användas som justerbart underlägg till fönsterkarmar.
Justermånen är mellan 7-35 mm höjd. Varje bult kan belastas med max 110 kg.

BESKRIVNING

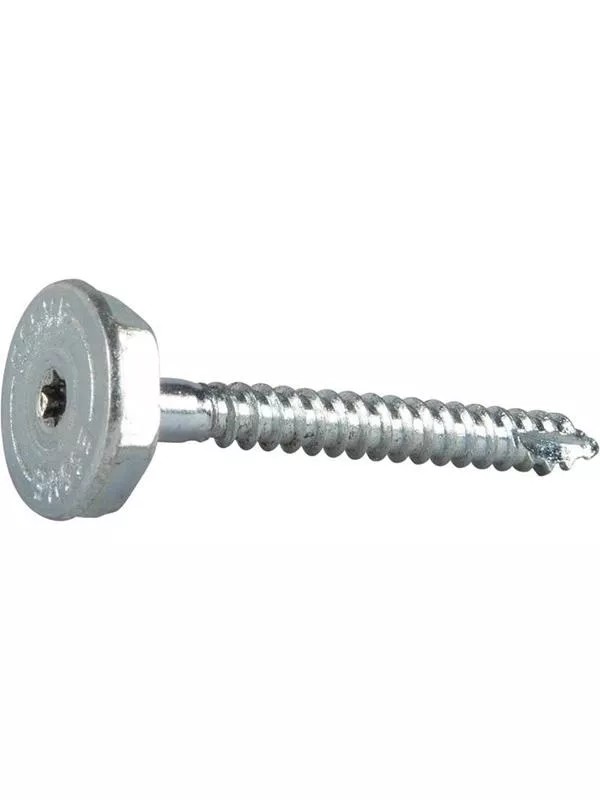

Skruven är tillverkad av härdat kolstål med blankförzinkad ytbehandling för inomhus miljöer.
Den är försedd med 1 fiberskär i spetsen, en lång gängdel som ger god bärighet, samt ett stort huvud som motverkar insjunkning i karmens undersida.
Skruvens huvud består av en rund konkav bricka överst med TX30 bitsfattning för montage, och en 20 mm sexkantbricka för efterjustering. Efterjusteringen görs med justeringsverktyget (art nr 105254).

MONTERING
Normalt skall två nivåskruvar användas, (delade fönster med post skall även ha skruv under posten). Skruvarna skall placeras så nära karmens ytterkanter som möjligt. Skruvarna skruvas ner till önskat djup. Därefter vägs nivåskruvarna av med vattenpass och justeras i våg med justeringsverktyget (art nr 105254). Luftspalten under karmen bör vara c:a 15 mm. I trä skruvas skruven i utan förborrning. I betong förborras med 6 mm hål. I tegel förborras med 5 mm hål. I lättbetong förborras med 10 mm hål och därefter kompletteras nivåskruven med plugg. (art nr 50020).

1. Montera skruvarna under karmens poster, grovjustera skruvarna så de hamnar i våg.

2. Ställ karmen på plats.

3. Finjustera med justerverktyget så karmen ligger helt i våg. Spalten under karmen bör vara ca 15 mm.
